如何選擇混凝土裂縫的修補(bǔ)材料？

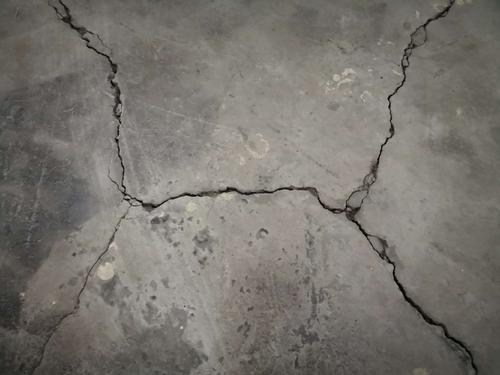

    在日常的修建或地面會(huì)呈現(xiàn)一些裂縫，混凝土外加劑廠家安徽佳源建材表明裂縫呈現(xiàn)的原因或許與混凝土的特性有關(guān)，混凝土作為一種多相復(fù)合基材料,具有較高彈性模量和抗壓強(qiáng)度及較低的抗拉強(qiáng)度,在受約束效果下少量縮短就會(huì)發(fā)生裂縫，裂縫發(fā)生的材性原因較多。當(dāng)裂縫發(fā)生時(shí),為保證結(jié)構(gòu)的耐久性,就需求修補(bǔ),修補(bǔ)材料的材性和基性材料的材性需求有用協(xié)調(diào),防止發(fā)生二次裂縫。

    (一)縮短
    由于大多數(shù)修補(bǔ)是在老混凝土結(jié)構(gòu)上進(jìn)行的,如果有干縮的話,老混凝土結(jié)構(gòu)干縮也很小。因而,修補(bǔ)材料基本上也一定要無縮短或即使有縮短,但沒有失掉粘結(jié)性。無論任何原因,當(dāng)以水泥為主的修補(bǔ)材料失掉水分時(shí),它會(huì)縮短。并且,這種縮短通常被先澆混凝土的基面膠合力所約束。當(dāng)縮短引起的應(yīng)變超越修補(bǔ)材料的限制抗拉強(qiáng)度時(shí),便發(fā)生裂縫。

    (二)熱脹大系數(shù)
    研討混凝土修復(fù)材料的熱相容性在溫度常常有很大變化的環(huán)境中是很重要的。特別是在大面積修補(bǔ)和覆蓋中,運(yùn)用的修補(bǔ)材料如聚合物,有更高的熱脹大系數(shù),在修補(bǔ)中將常常導(dǎo)致裂縫、剝落和別離。根據(jù)聚合物的不同類型,未加填料的聚合物的熱脹大系數(shù)超越混凝土的6～14倍,在聚合物中添加填料或骨料將使?fàn)顩r有所改善。可是加骨料的聚合物的熱脹大系數(shù)仍是混凝土的1.5～5倍。結(jié)果是,含有聚合物的修補(bǔ)材料比混凝土基面更易縮短。當(dāng)修補(bǔ)材料呈現(xiàn)脹大時(shí),先澆混凝土基面上膠結(jié)材料發(fā)生的約束力引起的應(yīng)力,能使修補(bǔ)材料呈現(xiàn)裂縫或翹曲和剝落。

    (三)抗拉塑性變形
    在混凝土結(jié)構(gòu)物修補(bǔ)中,修補(bǔ)材料的塑性變形應(yīng)該與混凝土基面塑性變形相似,但是在保護(hù)性的修補(bǔ)中,更高塑性變形也有其優(yōu)點(diǎn)。對(duì)于后者,經(jīng)過抗拉塑性變形釋放的應(yīng)力減少了裂縫發(fā)生的或許性。彈性模量E就工程而言,結(jié)構(gòu)修補(bǔ)材料的彈性模量應(yīng)該與混凝土基面的彈性模量相同,使載荷能均勻地穿過修補(bǔ)的地方。盡管如此,有較低彈性模量的修補(bǔ)材料將表現(xiàn)出較低的內(nèi)部應(yīng)力和較高的塑性變形,這減少了非結(jié)構(gòu)性或保護(hù)性修補(bǔ)中裂縫和別離發(fā)生的或許。

    (四)拉應(yīng)力
    拉應(yīng)力是指在沒有形成一條連續(xù)的裂縫時(shí),修補(bǔ)材料所能接受的較大應(yīng)變能力。到達(dá)限制應(yīng)力90%的拉應(yīng)變通常被界說為限制應(yīng)變。一切丈量拉應(yīng)力(彎曲、直接拉伸和內(nèi)部約束)的常規(guī)方法中的應(yīng)變速率比在縮短進(jìn)程中出產(chǎn)的應(yīng)變速率快很多。一旦超越更大拉應(yīng)力或者限制應(yīng)變,混凝土就開裂。

    (五)滲透性
    滲透性即材料滲透液體或氣體的能力,在許多修補(bǔ)中是重要的材料性能。但是,不顧具體狀況,規(guī)則采用低滲透性修補(bǔ)材料的趨勢應(yīng)該防止。相同,注意到下列事實(shí)也是重要的,即在修補(bǔ)中發(fā)生的一些貫穿裂縫將大大抵消運(yùn)用很低滲透性修補(bǔ)材料所帶來的好處。因而,在提出耐久性修補(bǔ)時(shí),無裂縫的混凝土修補(bǔ)應(yīng)該是首要的目標(biāo)。

    (六)粘附/膠結(jié)
    在大多數(shù)狀況中,在修補(bǔ)材料和先澆混凝土基面之間膠結(jié)杰出是成功修補(bǔ)的首要要求。預(yù)備很好且結(jié)實(shí)的混凝土基面,總能提供滿足的膠結(jié)強(qiáng)度,外表預(yù)備所到達(dá)的標(biāo)準(zhǔn)比較能體現(xiàn)出膠結(jié)的狀況。直接的拉伸膠結(jié)試驗(yàn)是評(píng)價(jià)修補(bǔ)材料、外表預(yù)備和澆筑進(jìn)程的較佳技術(shù)手段。

    (七)抗壓強(qiáng)度
    在選擇符合的修補(bǔ)材料時(shí)應(yīng)該考慮到它的抗壓強(qiáng)度是否與基面的抗壓輕度一樣，事實(shí)上，膠結(jié)材料的較高強(qiáng)度標(biāo)明其含有過多的水泥，這有助于發(fā)生更高的水化熱并添加干縮。別的，與高抗壓強(qiáng)度相聯(lián)系的較高的彈性模量將下降塑性變形。
